Transformer un plan en blueprint

Version du logiciel: 2.8.14

Le blueprint (bleu) est un dessin technique plan détaillé avec des traits de construction blancs et un fond bleu. Ce procédé repose les yeux et n'a pas l'agressivité du contraste des traits noirs sur fond blanc.

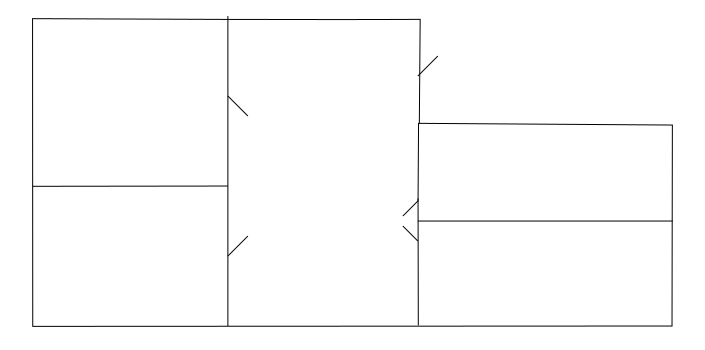

Gimp permet très facilement de transformer un plan à traits noirs sur fond blanc en blueprint.

Une fois votre image importée dans Gimp, commencez par choisir une couleur bleue foncée dans les système de Modification de couleur.

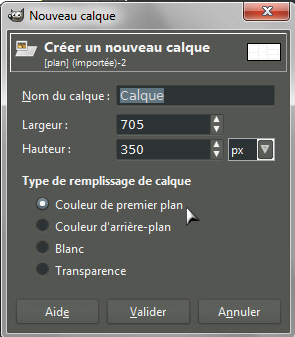

Il faut ensuite créer un nouveau calque avec la couleur de premier plan. Un nouveau calque bleu est alors créé au-dessus du calque intégrant notre plan. Descendons ce calque bleu en dessous du calque de notre plan.

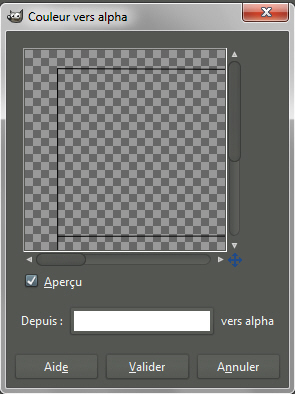

Sélectionnons notre calque plan et rendons-nous dans le menu Couleurs, puis cliquons sur Couleur vers alpha. Dans la fenêtre qui s'affiche, choisissons la couleur que nous voulons transformer en canal alpha - ici le blanc en l'occurrence.

Nous disposons maintenant de traits noirs sur fond bleu. Il ne nous reste plus qu'une action à effectuer. Avec le calque plan toujours sélectionné, rendons-nous encore dans le menu Couleurs, et cliquons cette fois sur Seuil. Dans la fenêtre qui s'affiche, réglons le curseur noir (le triangle noir) pour obtenir la couleur blanche. Ici, il suffit de faire coulisser le curseur à l'extrême gauche de la fenêtre.

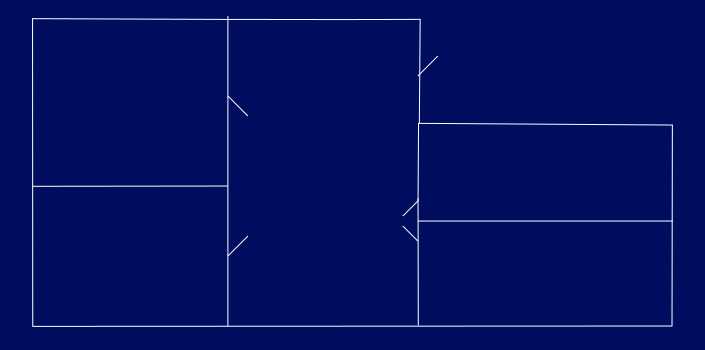

Le tour est joué. Nous obtenons désormais un blueprint, un bleu dont le confort visuel est bien plus reposant que les plans à traits noirs sur fond blanc.
